Otomatik Sulu Söndürme Sistemleri

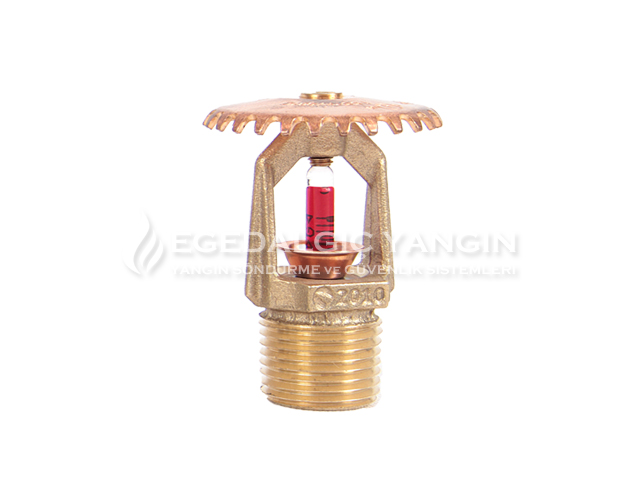

Dik Tip Sprinkler

Teknik Özellikler

  • K Faktörü 5,6 (80)
  • Standart Dişli Bağlantı 1/2" NPT
  • Maksimum Çalışma Basıncı 175 PSI (12 Bar)
  • Fabrika Test Basıncı 500 PSI (34 Bar)

68°C Kırmızı
79°C Sarı
93°C Yeşil
141°C Mavi

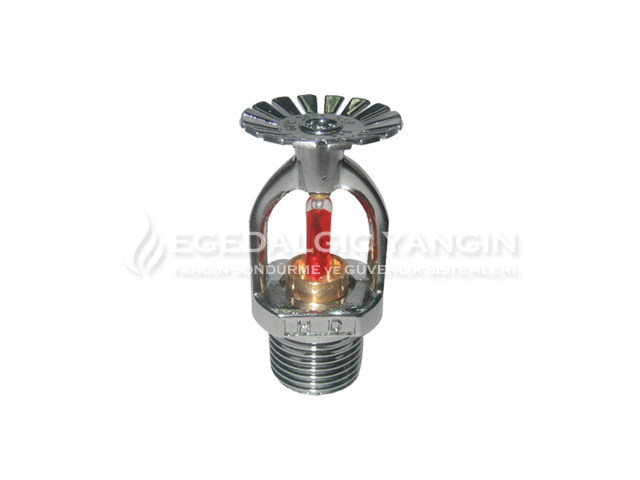

Sarkık Tip Sprinkler

Teknik Özellikler

  • Standart Orifis Çapı 1/2" (15mm)
  • K Faktörü 5,6 (80)
  • Standart Dişli Bağlantı 1/2" NPT
  • Maksimum Çalışma Basıncı 175 PSI (12 Bar)
  • Fabrika Test Basıncı 500 PSI (34 Bar)/li>

68°C Kırmızı
79°C Sarı
93°C Yeşil
141°C Mavi

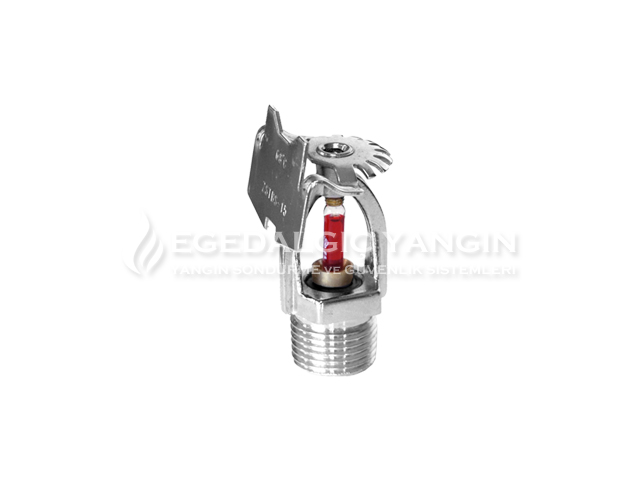

Duvar Tip Sprinkler

Teknik Özellikler

  • Standart Orifis Çapı 1/2" (15mm)
  • K Faktörü 5,6 (80)
  • Standart Dişli Bağlantı 1/2" NPT
  • Maksimum Çalışma Basıncı 175 PSI (12 Bar)
  • Fabrika Test Basıncı 500 PSI (34 Bar)

68°C Kırmızı
79°C Sarı
93°C Yeşil
141°C Mavi

Kaplama Olarak; Beyaz, Krom ve Pirinç Seçenekleri Mevcuttur.

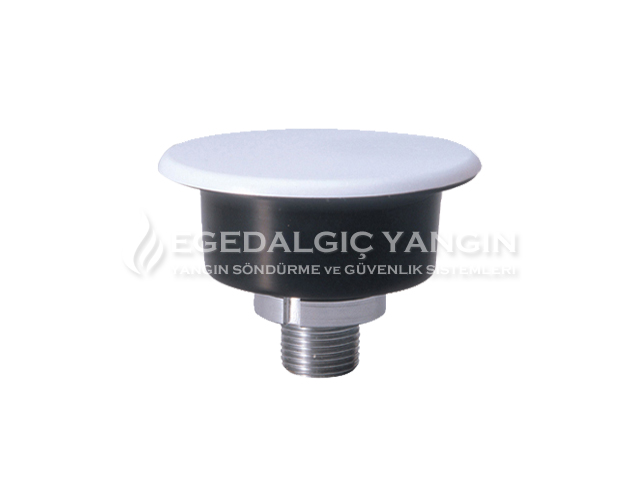

Gizli Tip Sprinkler

Teknik Özellikler

  • Standart Orifis Çapı 1/2" (15mm)
  • K Faktörü 5,6 (80)
  • Standart Dişli Bağlantı 1/2" NPT
  • Maksimum Çalışma Basıncı 175 PSI (12 Bar)
  • Fabrika Test Basıncı 500 PSI (34 Bar)

68°C Kırmızı (Kapak Sıcaklığı 57°C)
79°C Sarı (Kapak Sıcaklığı 57°C)
93°C Yeşil (Kapak Sıcaklığı 68°C)
141°C Mavi (Kapak Sıcaklığı 68°C)

Kaplama Olarak; Krom ve Pirinç Seçenekleri Mevcuttur.
Kapak Kaplaması; Beyaz ve Krom Seçenekleri Mevcuttur.

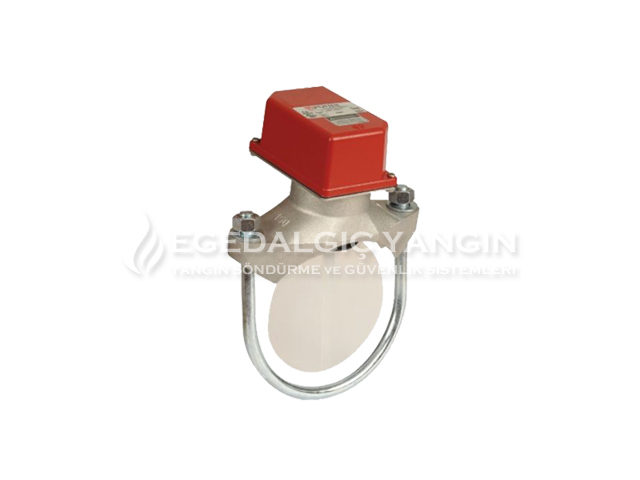

Akış Anahtarı

Teknik Özellikler

  • Toza karşı dayanıklı yalıtılmış genleşme mekanizması.
  • 0˚C ile 49˚C arası çalışma sıcaklığı.
  • Bina içi ve bina dışı kullanıma uygun

Çalışma Basıncı; 450 PSI / 32 BAR
Debi Ağırlığı; 4 - 10 GPM
Max. Dalgalanma; 18 fps
Kontak Değerleri; İki set spdt / 10.0 A, ½ HP @ 125/250 VAC / 2.5 A @ 6/12/24 VDC
Kablo Girişi; İki adet açılabilir 1/2" kablo kanalı

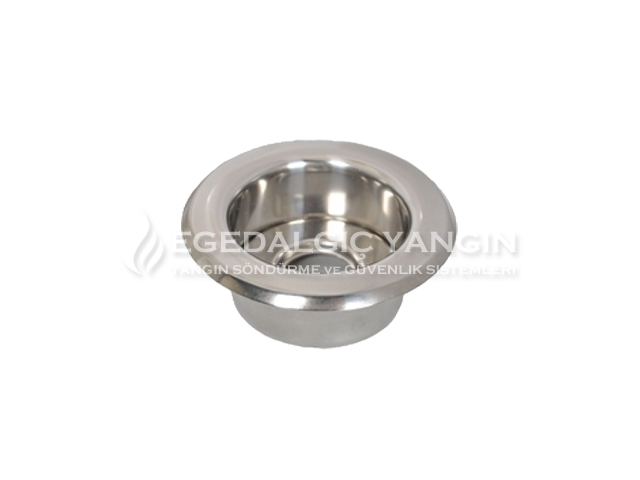

Sprinkler Rozeti

Teknik Özellikler

  • İç Malzeme; Preslenmiş Yaylı Çelik
  • Dış Malzeme; Preslenmiş Çelik
  • Ağırlık; 35 gr
  • Kaplama; Krom yada Beyaz

68°C Kırmızı (Kapak Sıcaklığı 57°C)
79°C Sarı (Kapak Sıcaklığı 57°C)
93°C Yeşil (Kapak Sıcaklığı 68°C)
141°C Mavi (Kapak Sıcaklığı 68°C)

Kaplama Olarak; Krom ve Pirinç Seçenekleri Mevcuttur.
Kapak Kaplaması; Beyaz ve Krom Seçenekleri Mevcuttur.

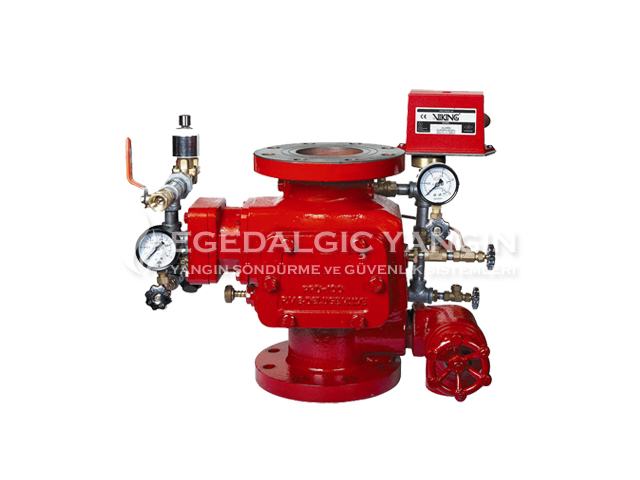

Baskın Alarm (Deluge) Vanası

Baskın Alarm Vanası sisteminin kullanım amacına göre değişik tipleri bulunmaktadır. Bu sistemde yine sahada sprinkler ve/veya sprey nozullar, alarm vanası istasyonunda ise deluge valve bulunmaktadır. Sprinkler ve/veya sprey nozul ile deluge valve arasında ya normal hava ya da basınçlı hava bulunmaktadır. Basınçlı su deluge vananın girişinde bulunmaktadır. Deluge valve otomatik olarak açıldığı anda basınçlı su spray nozul dan komple ortama boşalmaktadır. Bu şekilde bir baskın sistemi oluşturulmuştur.

Bu tür söndürme transformatör soğutma sistemlerinde, petrol tanklarında vb. yerlerde kullanılmaktadır. Deluge vana otomatik olarak açılmasını ortamda bulunan yangın algılama sisteminden ve özel tertibatlı algılama sisteminden aldığı sinyalle yapmaktadır.

  • Bağlantı Tipi-Flanş/Flanş; Tipi-4"/DN; Ağırlık-55 kg
  • Bağlantı Tipi-Flanş/Flanş; Tipi-6"/DN; Ağırlık-115 kg
  • Bağlantı Tipi-Flanş/Flanş; Tipi-8"/DN; Ağırlık-182 kg

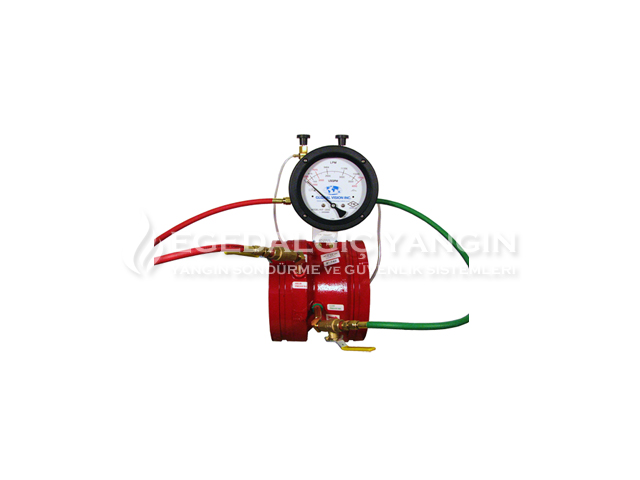

Akış Ölçer

  • Dalgıç; WCB Makinede Döküm, 1018 veyaz 1026 Katı çelik HRS MT-1026 ve A106 Karbon Çelik KAlın Duvar Boru ve/veya Tüp "MALZEME SERTİFİKALARI MEVCUTTUR"
  • Boya; Toz Boya Kırmızı
  • Ölçüler; Gövde Alüminyum, 4 "Çevir,1/4" NPT Bağlantıları Kauçuk Halka ile 304SS Olgu, Cam Pencere, Conta (BUNA-N)
  • Küresel Vana; BRASS [CA360]
  • Pirinç Parçaları; BRASS [CA360]
  • Hortum; “GOODYEAR” Kauçuk Hortum W/Pirinç [CA360] Parçaları [SINIFI: 750 PSI ÇALIŞMA BASINCI]

Teknik Özellikler İçin Büyük Resmi inceleyin

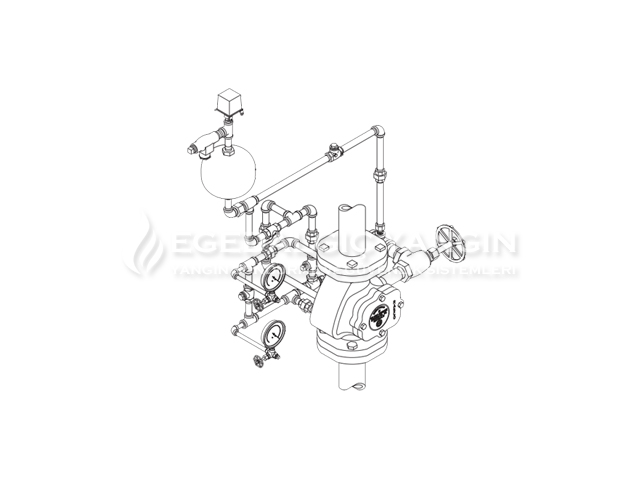

Islak Alarma Vanası

Islak Alarm Vanası olarak kullanılan Islak alarm çek valf normal bir çek valfin yangın sistemi için modifiye edilmiş tipidir. Bu vana üzerinde test ekipmanları ile motor gong, basınç anahtarı ve geciktirme hücresi takılmaktadır. Motor gong mekanik ve basınç anahtarı elektriksel alarm vermek için kullanılmaktadır.

Yangın anında sprinklerin ucunda bulunan basınçlı su gecikmesiz ortama boşalmaktadır. Bu anda yangının çıktığı bölümdeki akış anahtarı harekete geçerek elektriksel olarak yangın algılama sistemine sinyal gönderilmektedir. Islak alarm vanası açılarak pompa istasyonundan gelen basınçlı suyun sprinklere gitmesini sağlar, aynı zamanda üzerindeki kanallar yardımıyla geciktirme hücresine su gönderilmekte, daha sonra da basınç anahtarından elektriksel su motor gongtan mekaniksel alarm almaktadır. Islak Alarm Vanası Sistemi diğer sistemlere göre en yaygın olarak kullanılan tip olup genelde donma tehlikesi olmayan bölümlerde, otel, iş merkezlerinde kullanılmaktadır.

  • Bağlantı Tipi-Flanş/Flanş; Tipi-3"/DN 80; Ağırlık-23,8 kg
  • Bağlantı Tipi-Flanş/Flanş; Tipi-4"/DN 100; Ağırlık-25 kg
  • Bağlantı Tipi-Flanş/Flanş; Tipi-6"/DN 150; Ağırlık-34,1 kg
  • Bağlantı Tipi-Flanş/Flanş; Tipi-8"/DN 200; Ağırlık-56,8 kg

  • Teknik Özellikler İçin Büyük Resmi inceleyin



Kuru Alarm Vanası

Forrex yangın söndürme sistemleri, otobüsler için öngörülen yangın testlerinde başarılı olan ilk firmadır. Dünyanın önde gelen otobüs üreticilerinin üretmiş olduğu otobüslerde Forrex Yangın söndürme sistemleri kullanmaktadır. Motorlu araç yangınlarının bir çoğu motor bölgesi ve çevresinde başlamaktadır. Acil durumlarda yapılacak en iyi şey, test ve sınıflandırması yapılmış iyi bir yangın algılama sistemine sahip olan yangın söndürme sistemine sahip olmaktır. Forrex Yangın Söndürme Sistemi, ısı detektörünün 180 C üzerindeki bir sıcaklığı algılamasıyla aktif hale gelmektedir. Forrex yangın söndürme sistemi, dünya çapında hem sıcak hem soğuk iklim bölgelerinde çalışabilecek şekilde geliştirilmiştir. İsveç normlarına göre 1 metreküp ortam için 3 litre yangın söndürücü ünitesi gerekmektedir. Yangın söndürücü sıvı, alevi bir saniyeden daha kısa süre içerisinde söndürüp yangının yeniden alev almasını engeller. Sistem -30 dereceye kadar donmaya karşı korunmalıdır.

Sistem TÜV, SBF, FM, Rus Yangın güvenliği kurallarına göre sertifikalandırılmıştır. Forrex söndürücü sıvısı MPA, SP çevre, Lloyds Register (ICAO Level B) sertifikalarına sahiptir. Forrex yangın söndürme sistemi araç standartlarına uygun olarak EMC, titreşim ve ısı testlerinden geçmiştir.

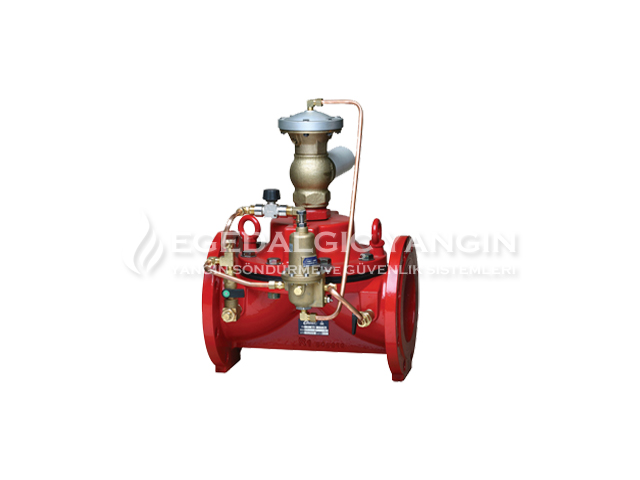

Hızlı Basınç Tahliye (Relief) Vanası

NFPA-20’ye uygun olarak Dizel Pompalarda oluşabilen fazla basıncı sistemden atmak için pompa çıkışına monte edilen vanadır. Anlık basınç yükselmelerinde fazla suyu tahliye ederek sistem üzerindeki ekipmanların zarar görmesini engeller.

  • Max. Çalışma Basıncı; 175 PSI
  • Max. Çalışma Sıcaklığı; 82 °C
  • Basınç Ayar Aralığı; 20-200 PSI

  • Ana Gövde ve Kapak
  • Duktil Döküm ASTM A-536, Bronz ASTM B61
  • Standart Ana Vana Trimi
  • Telefon kaplı pirinç taban, Delrin manşonlu paslanmaz çelik tapa
  • Standart Pilot Kontrol Sistemi
  • Paslanmaz Çelik Trimli pirinç döküm



Test ve Drenaj Vanası

Forrex yangın söndürme sistemleri, otobüsler için öngörülen yangın testlerinde başarılı olan ilk firmadır. Dünyanın önde gelen otobüs üreticilerinin üretmiş olduğu otobüslerde Forrex Yangın söndürme sistemleri kullanmaktadır. Motorlu araç yangınlarının bir çoğu motor bölgesi ve çevresinde başlamaktadır. Acil durumlarda yapılacak en iyi şey, test ve sınıflandırması yapılmış iyi bir yangın algılama sistemine sahip olan yangın söndürme sistemine sahip olmaktır. Forrex Yangın Söndürme Sistemi, ısı detektörünün 180 C üzerindeki bir sıcaklığı algılamasıyla aktif hale gelmektedir. Forrex yangın söndürme sistemi, dünya çapında hem sıcak hem soğuk iklim bölgelerinde çalışabilecek şekilde geliştirilmiştir. İsveç normlarına göre 1 metreküp ortam için 3 litre yangın söndürücü ünitesi gerekmektedir. Yangın söndürücü sıvı, alevi bir saniyeden daha kısa süre içerisinde söndürüp yangının yeniden alev almasını engeller. Sistem -30 dereceye kadar donmaya karşı korunmalıdır.

Sistem TÜV, SBF, FM, Rus Yangın güvenliği kurallarına göre sertifikalandırılmıştır. Forrex söndürücü sıvısı MPA, SP çevre, Lloyds Register (ICAO Level B) sertifikalarına sahiptir. Forrex yangın söndürme sistemi araç standartlarına uygun olarak EMC, titreşim ve ısı testlerinden geçmiştir.



İtfaiye Bağlantı Ağzı 2½"-2"-2"

Yangın Yönetmeliğine Göre İtfaiye Bağlantı Ağzı Kullanımı Zorunlu Olan Binalar; MADDE 97- (1) Yüksek binalarda veya bina oturma alanı 1000 m2’den büyük binalarda veya cephe genişliği 75 m’yi asan binalarda, itfaiyenin sisteme dışarıdan su basabilmesi için, sulu yangın söndürme sistemlerine en az 100 mm nominal çapında itfaiye su verme bağlantısı yapılması şarttır.

İtfaiye su verme bağlantısında 2 adet 65 mm storz tip rakor ve sistemde çek valf bulunur çek valf ile itfaiye bağlantısı arasındaki borulardaki suyun otomatik olarak boşalmasını sağlayacak damlatma vanası konulur.

  • İtfaiye araçlarının bağlantı ağzına ulaşma mesafesi 18 m’den fazla olamaz.
  • İtfaiye bağlantı ağzı hattında kesme vanası olmamalıdır.
  • İtfaiye bağlantı ağzı yerden mesafesi en az 46cm ve en fazla 1.2m olmalıdır.
  • İtfaiye bağlantı ağzı hattı en az 4" olmalıdır.
  • Çok sayıda zon bulunan sistemlerde itfaiye bağlantı ağzı kolektöre bağlanmalıdır.

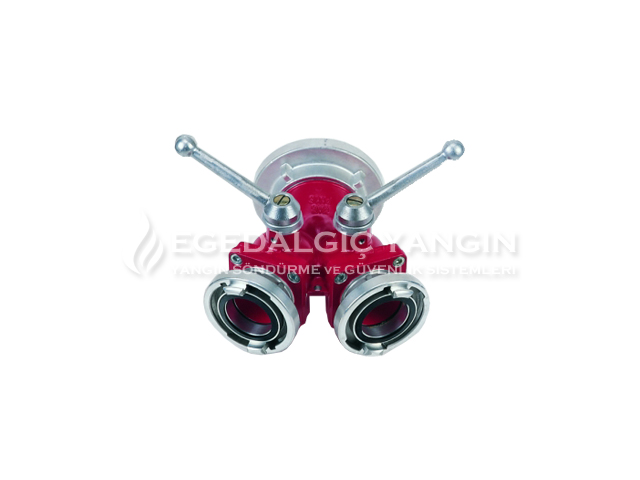

İtfaiye Bağlantı Ağzı 4"-2"-2"

Yangın Yönetmeliğine Göre İtfaiye Bağlantı Ağzı Kullanımı Zorunlu Olan Binalar; MADDE 97- (1) Yüksek binalarda veya bina oturma alanı 1000 m2’den büyük binalarda veya cephe genişliği 75 m’yi asan binalarda, itfaiyenin sisteme dışarıdan su basabilmesi için, sulu yangın söndürme sistemlerine en az 100 mm nominal çapında itfaiye su verme bağlantısı yapılması şarttır.

İtfaiye su verme bağlantısında 2 adet 65 mm storz tip rakor ve sistemde çek valf bulunur çek valf ile itfaiye bağlantısı arasındaki borulardaki suyun otomatik olarak boşalmasını sağlayacak damlatma vanası konulur.

  • İtfaiye araçlarının bağlantı ağzına ulaşma mesafesi 18 m’den fazla olamaz.
  • İtfaiye bağlantı ağzı hattında kesme vanası olmamalıdır.
  • İtfaiye bağlantı ağzı yerden mesafesi en az 46cm ve en fazla 1.2m olmalıdır.
  • İtfaiye bağlantı ağzı hattı en az 4" olmalıdır.
  • Çok sayıda zon bulunan sistemlerde itfaiye bağlantı ağzı kolektöre bağlanmalıdır.



İtfaiye Dolum Ağzı

Yangın Yönetmeliğine Göre İtfaiye Bağlantı Ağzı Kullanımı Zorunlu Olan Binalar; Yüksek binalar ile kat alanı 1000 m2’den fazla olan alışveriş merkezlerinde, otoparklarda ve benzeri yerlerde ıslak veya kuru sabit boru sistemi üzerinde, itfaiye personelinin ve eğitilmiş personelin kullanımına imkân sağlayan bağlantı ağızları bırakılması veya bu bağlantı ağızlarının kaçış merdiveni veya yangın güvenlik holü gibi korunmuş mekânlarda olması şarttır. Herhangi bir noktadan su alma ağzına olan mesafe 60 m’den fazla olamaz. Sabit boru tesisatı üzerinde bulunan bütün hortum bağlantıları, itfaiyenin kullandığı normlarda storz tip 50 mm veya 65 mm çapında olur. Bağlantı ağızlarının, binanın yağmurlama ve yangın dolapları sistemine suyu sağlayan sabit boru tesisatında bırakılması hâlinde, bu bağlantıların ana kolonlar üzerinden doğrudan yapılması gerekir.
